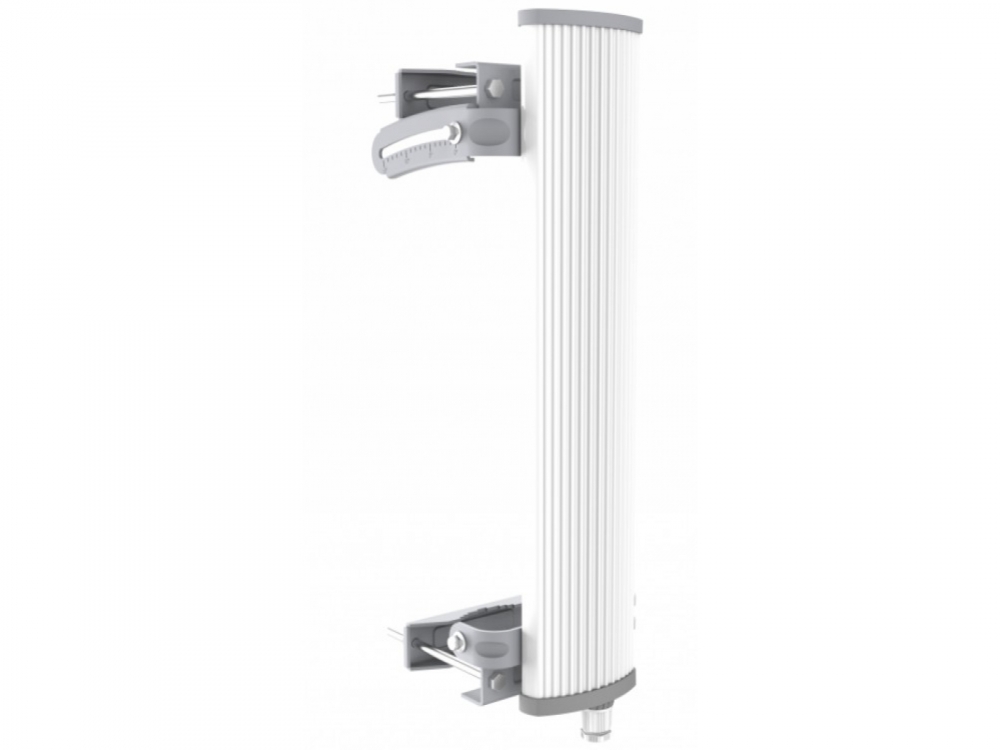

LigoWave LigoDLB PRO 5-90-17ac

LigoWave LigoDLB PRO 5-90-17ac - Базовая станция 5 ГГц (802.11ac), 90°, 17 дБи

Канальная скорость свыше 500 Мбит/секунду — это результат мощной аппаратной платформы , технологии 802/11ac и пропиетарного поллингового протокола iPoll. Точка доступа основана на процессоре QCA 9557 (720 MHz), радиомодуля QCA 9882 и имеет 128 MБайта RAM/флэш памяти. Базовые станции  серии LigoDLB PRO ac являются идеальным решением для решения задач требующих высокой производительности. Оптимальное сочетание высокой выходной мощности и чувствительности радиомодуля позволило увеличить дальность и производительность канала связи и использовать модуляцию 256QAM. 48 В гигабитный Ethernet порт позволяет полностью использовать потенциал устройства в линках  ptmp (точка- многоточка). Устройства серии LigoDLB ac обратно совместимы с устройствами LigoDLB при использовании протокола iPoll. Это позволяет легко «апгрейдить» уже существующие сети .

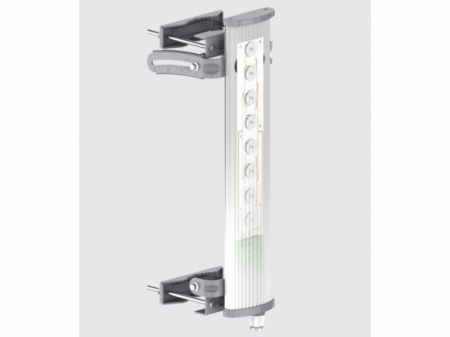

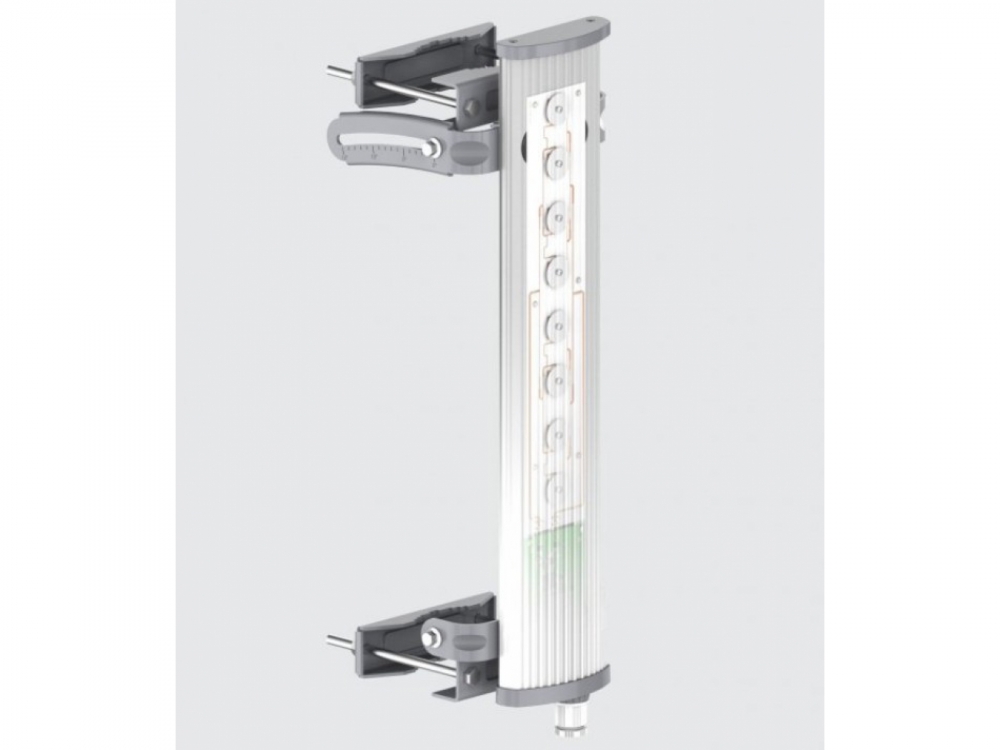

Точка доступа, объединенная вместе с секторной антенной

Объединение в одном корпусе точки доступа, радиомодуля и антенны позволяет снизить зависимость от неисправности соединительных кабелей (пигтейлов) и снизить потери в соединительных кабелях. Такое объединение позволяет более экономно использовать пространство на мачтах (антенно-мачтовых сооружениях) и позволяет быстрее вернуть вложенные в оборудование средства.



Улучшенная помехозащищенность

Металлический корпус работает как отражатель,  устраняя помехи, образующиеся позади устройства, улучшая изоляцию соседних секторов базовой станции, таким образом снижая взаимное влияние(интерференцию) точек доступа размещенных на одной вышке. Кроме того металлический корпус помогает эффективно рассеивать выделяемое при работе точки доступа тепло.



Встроенная защита от электростатического разряда (3 кВ линия-земля и 1 кВ линия-линия) позволяет устройству работать в суровых погодных условиях и нестабильных электрических инсталляциях.


Новая операционная система, встроенная во все устройства линейки LigoDLB, обеспечивает лёгкость установки и бесперебойность работы. Благодаря высокой производительности (500 Мбит/с) , поддержке сценариев QoS повышается пропускная способность, а также появляется возможность пользоваться такими сервисами, как VoIP и IPTV.


iPoll - собственный проприетарный протокол передачи данных - гарантирует стабильную работу с большим количеством клиентов даже в зашумлённых зонах.


Технические характеристики

Зона покрытия    До 7 км
Стандарт Wi-Fi    IEEE 802.11 a/n/ac и проприетарный протокол iPoll 3
MIMO    2x2
Радиочастотный диапазон    5.150 - 5.850 ГГц
Выходная мощность передатчика    До 30 дБм (зависит от страны)
Ширина канала    5, 10, 20, 40, 80 МГц
Модуляция    802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK)
802.11 ac: OFDM (256-QAM, 64-QAM, 16-QAM, QPSK, BPSK)
Скорость передачи данных    802.11 ac @ 40 МГц: 400, 360, 300, 270, 240, 180, 120, 90, 60, 30 Мбит/с
802.11 ac @ 80 МГц: 866, 780, 650, 585, 520, 390, 260, 195, 130, 65 Мбит/с
Коррекция ошибок    FEC, LDPC
Схема дуплекса    Временное разделение
Тип антенны    Встроенная, с двойной поляризацией, секторная, 90°
Усиление    17 дБи
Проводной интерфейс    10/100/1000 Base-T, RJ45 (802.3af)
Размеры    574 х 114 х 46 мм (исключая крепление для мачты)
Вес    3 кг (включая крепление для мачты)

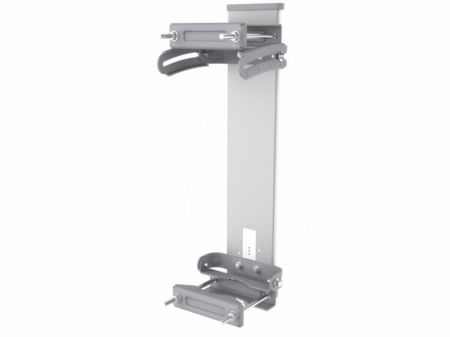

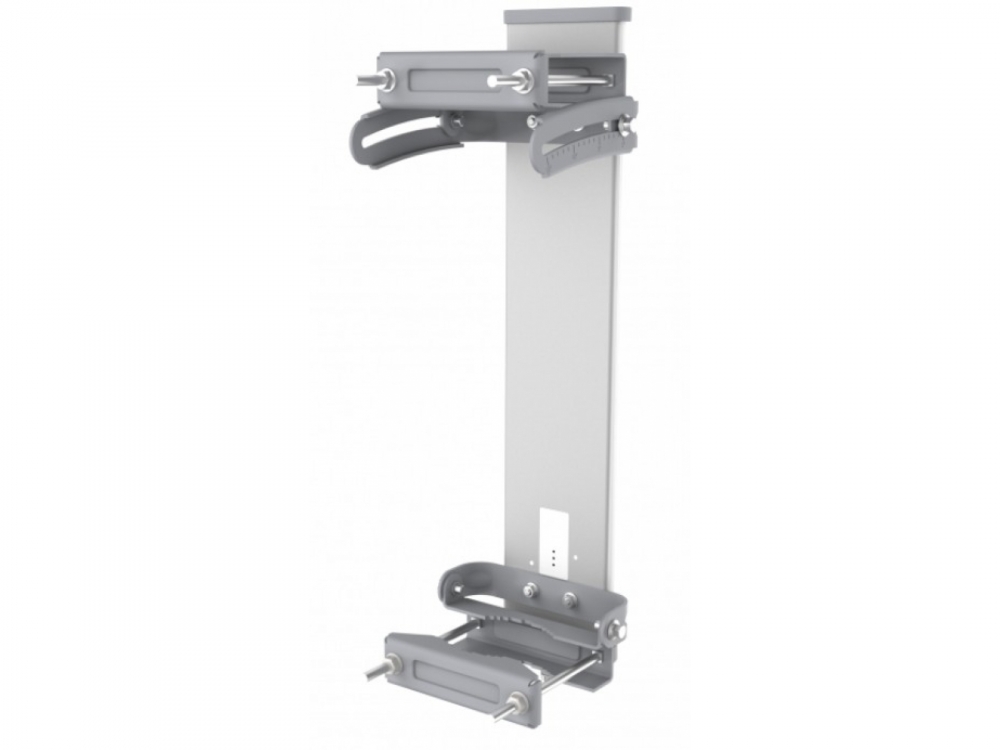

Крепление    На мачту (входит в комплект поставки)
Питание    37-56 В DC PoE 802.3af (AC <--> DC адаптер входит в комплект поставки)
Источник питания    100-240 В AC
Максимальная потребляемая энергия    10 Вт
Температура окружающей среды рабочая    -40.. +65 °С
Влажность окружающей среды рабочая    0.. 90% без конденсации
Мониторинг системы    SNMP, Syslog, Графический веб-интерфейс, WNMS
Конфигурация    Графический веб-интерфейс, WNMS
Поляризация    Двойная линейная
Кросс-поляризационная развязка    24 дБи
КСВН    < 1.8
Ширина луча в горизонтальной плоскости
при горизонтальной поляризации    90°
Ширина луча в горизонтальной плоскости
при вертикальной поляризации    90°
Ширина луча в вертикальной плоскости    20°
В горизонтальной плоскости при вертикальной поляризации
В вертикальной плоскости при вертикальной поляризации
В горизонтальной плоскости при горизонтальной поляризации
В вертикальной плоскости при горизонтальной поляризации


Характеристики радиомодуля

40 МГц    Модуляция, Мбит/с    400    360    300    270    240    180    120    90    60    30
Мощность передатчика, дБм    26    27    28    29    30    30    30    30    30    30
Чувствительность приёмника, дБм    -70    -72    -76    -78    -80    -84    -87    -92    -94    -95
80 МГц    Модуляция, Мбит/с    866    780    650    585    520    390    260    195    130    65
Мощность передатчика, дБм    24    25    25    26    27    28    28    29    29    29
Чувствительность приёмника, дБм    -64    -66    -70    -72    -74    -78    -81    -85    -88    -90
